Cajones de Estacionamiento en DWG: Qué Debe Llevar el Plano para que Sirva en Obra

Un plano DWG de cajones de estacionamiento debe incluir, como mínimo: geometría del cajón con dimensiones por tipo, ángulo de acomodo, pasillo de circulación con radios de giro, señalización horizontal completa, posición del tope de estacionamiento con su detalle de anclaje y cuadro de especificaciones técnicas.

Sin esos elementos, el plano no es ejecutivo: es una distribución de espacios que el contratista tendrá que completar en obra. Esta guía desarrolla cada uno de esos componentes con los criterios que un proyectista necesita antes de emitir el plano para licitación o construcción.

1. Geometría del cajón: dimensiones, ángulo y tipo

El punto de partida de cualquier plano de estacionamiento es la geometría del cajón. En AutoCAD, el cajón se dibuja como un rectángulo con las dimensiones que establece la normativa aplicable, pero hay decisiones de diseño que el bloque no toma por el proyectista.

Dimensiones mínimas por tipo de cajón en México (referencia general):

Verifica las dimensiones con el reglamento de construcción del municipio donde se desarrolla el proyecto. Los valores varían entre estados y localidades.

• Ángulo de acomodo: El plano debe especificar si los cajones son en batería (90°), en ángulo (30°, 45° o 60°) o en cordón (paralelos a la circulación).
• Cajones a 90°: Requieren el pasillo más ancho (mínimo 6.00 m para vehículos medianos), pero permiten la mayor densidad de cajones por metro lineal de frente.
• Cajones a 45°: Permiten un pasillo más angosto (mínimo 3.50 m en un sentido), útiles cuando el ancho disponible es limitado.
• Cajones en cordón: Los de menor demanda de ancho de pasillo, pero los de peor densidad por metro cuadrado.

2. Pasillo de circulación y radio de giro

El cajón no existe solo: existe en relación con el pasillo que permite acceder a él. Lo que el plano debe incluir:

• Ancho del pasillo de circulación según el ángulo de cajones y el tipo de vehículo previsto.
• Sentido de circulación con flecha de tránsito en cada pasillo, especificando si es de un solo sentido o doble sentido.
• Radio de giro mínimo en cada cambio de dirección, especialmente en rampas de acceso, curvas internas y conexiones entre niveles en estacionamientos multinivel.
• Espacio de aproximación al cajón: la distancia libre frente al cajón que permite la maniobra de entrada sin conflicto con el pasillo.

Un pasillo subdimensionado o un radio de giro insuficiente generan problemas en obra que no tienen solución sin modificar la distribución completa.

3. Señalización horizontal

La señalización horizontal es parte del proyecto ejecutivo del estacionamiento, no una tarea del contratista de pintura. El plano DWG debe incluir los elementos de demarcación que van sobre el pavimento, especificados con suficiente detalle para que el aplicador no tenga que interpretar.

Elementos que el plano debe incluir:

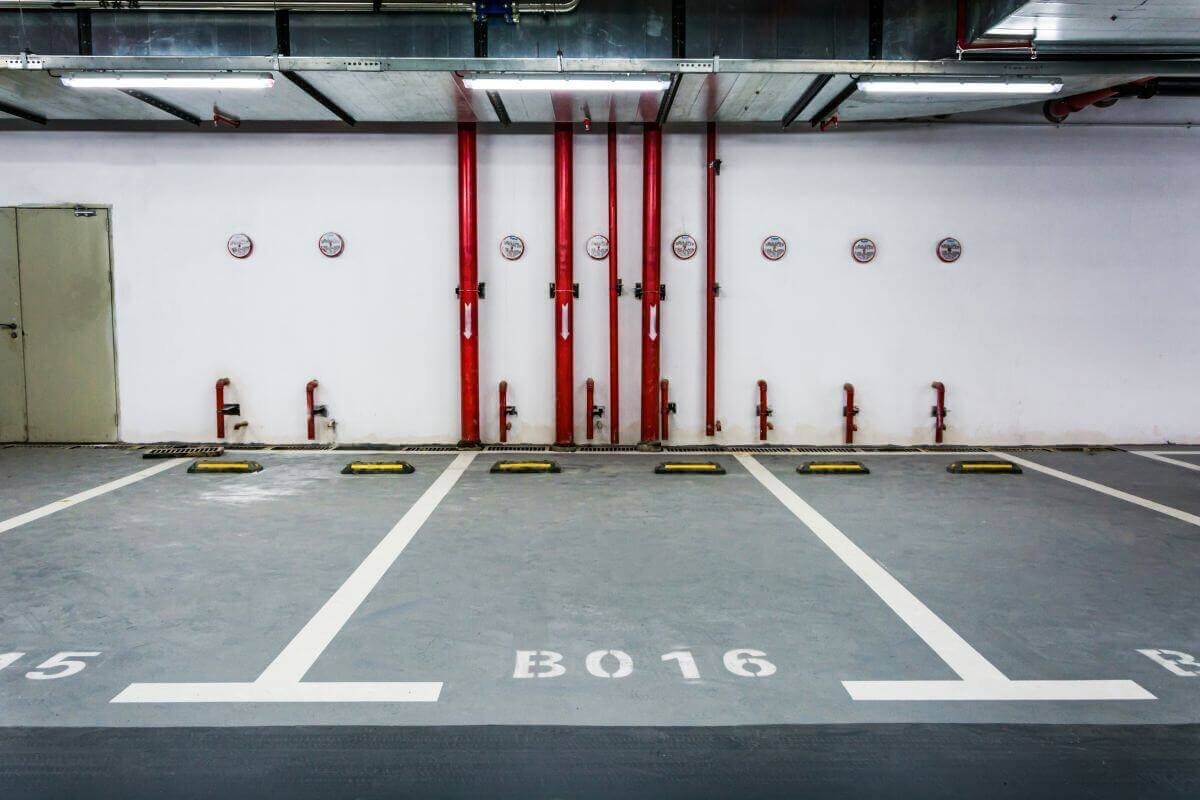

• Líneas de delimitación lateral de cada cajón, con espesor de línea y color especificado (pintura de tráfico, blanca o amarilla según el criterio del proyecto).
• Línea de detención frontal del cajón, que define hasta dónde llega el vehículo y coincide con la posición del tope de estacionamiento.
• Flechas de sentido de circulación en cada pasillo.
• Marcas de cajones especiales: símbolo internacional de accesibilidad en cajones para personas con discapacidad, marcas de zona de carga y descarga, marcas de cajones reservados.
• Franjas de cruce peatonal en los puntos donde la circulación de peatones cruza los pasillos vehiculares.

4. El tope de estacionamiento: por qué debe estar en el plano

El tope de estacionamiento es el elemento físico que define la línea de detención del vehículo en el cajón. Por qué el tope debe estar dibujado en el DWG:

1. La posición del tope define la longitud útil del cajón. Si el tope está mal ubicado respecto a la línea frontal del cajón, el vehículo puede quedar mal estacionado, invadir la zona peatonal del fondo o dejar un espacio inútil entre el vehículo y la pared.
2. El tope genera una zona de restricción detrás de él: el área donde no se puede caminar ni circular porque el vehículo estacionado la ocupa. Esa zona debe estar considerada en el diseño de la circulación peatonal al fondo del cajón.

En planos que se entregan para licitación o para cotización de obra, el tope debe estar especificado con dimensiones, material y sistema de anclaje para que el concursante pueda costearlo correctamente.

Cómo se representa en el plano:

El tope de estacionamiento largo (para cobertura continua del cajón) se representa en planta como un rectángulo ubicado a una distancia determinada de la línea frontal del cajón, con acotación que especifica su posición exacta respecto a los límites del espacio.

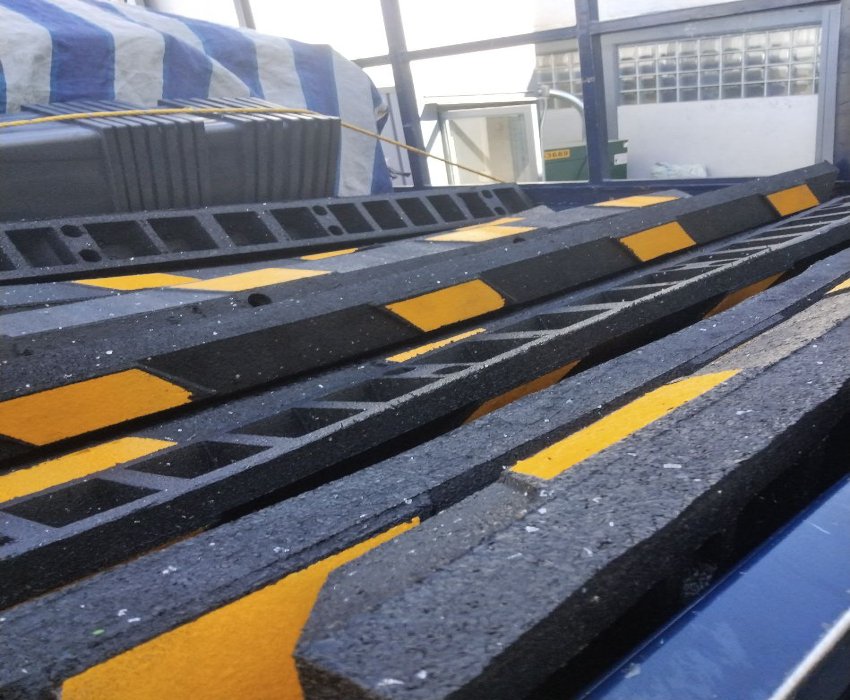

La nota técnica debe indicar material (hule vulcanizado), presencia de reflejante y tipo de anclaje (perno polimérico o metálico, número de puntos de anclaje y diámetro de perforación en el piso).

5. Sistema de anclaje: el detalle que más se omite

El sistema de anclaje del tope es el elemento que más frecuentemente se omite en los planos de estacionamiento y el que genera más preguntas durante la instalación. Un plano bien elaborado incluye un detalle de corte que muestra:

• Tipo de perno (polimérico o metálico) y su longitud.
• Diámetro de la perforación en el piso.
• Profundidad de empotramiento.
• Número de pernos por tope y su posición relativa a los extremos de la pieza.

Este detalle de corte puede presentarse como un bloque de referencia en el propio plano o como una lámina de detalles separada. En proyectos donde el tipo de piso varía entre zonas (concreto estándar, piso con recubrimiento epóxico, adoquín), el detalle debe especificarse por separado para cada tipo de superficie.

6. Especificaciones técnicas en el cuadro de acabados

Un plano de estacionamiento ejecutivo incluye un cuadro de acabados o un cuadro de especificaciones que resume los materiales y productos especificados en el proyecto. El tope de estacionamiento debe aparecer en ese cuadro con la información mínima necesaria para su compra e instalación:

• Referencia o descripción del producto: tope largo de hule vulcanizado con reflejante vulcanizado.
• Dimensiones: largo × ancho × alto.
• Sistema de anclaje: tipo de perno, número de puntos, diámetro de perforación.
• Proveedor de referencia o especificación técnica mínima que el producto debe cumplir.

Incluir el proveedor de referencia en el cuadro de especificaciones no es un requisito obligatorio, pero sí una práctica que agiliza la cotización.
